工廠云IP網絡廣播系統解決方案

項目介紹

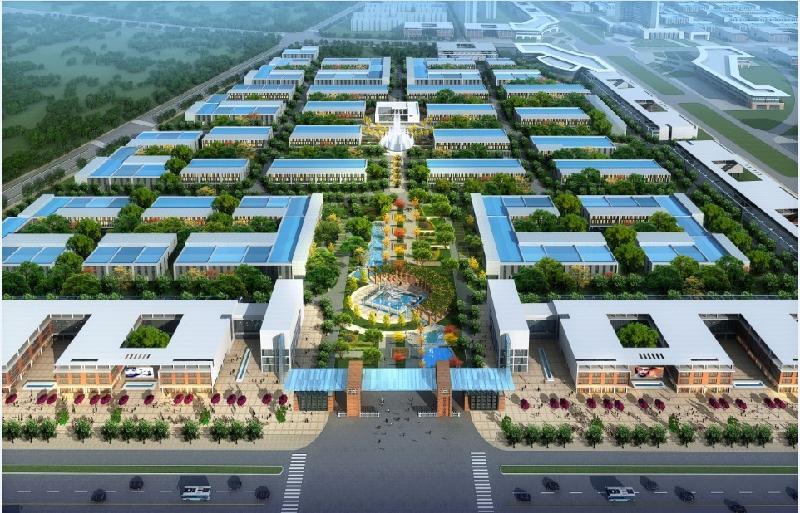

  廠區廳共計宿舍樓兩棟各6層樓，宿舍樓底層是餐廳，樓長大約40米，樓寬約16米；熱加工車間一層，廠房長大約40米，寬約24米；廠房20，1-6層，樓長大約88米，樓寬約24米；球場，樓長大約40米，樓寬約42米；室外活動區域在車間外，背景音樂及尋呼廣播系統設計需要覆蓋公共區域。

項目需求

廠區需要實施背景音樂與公共廣播系統，平時播放背景音樂，為整個工廠廠區店所有地方營造和諧、舒適環境，減少噪音煩擾，各個區域可以實現分區自動廣播。另外可實現廣播尋呼功能，通過公共廣播實現對公告公布、尋物找人、通知廣播等，智能廣播系統提供優美、舒緩的音樂會帶給人們精神上的快感，可以起到放松緊張的心情和消除疲乏的作用，特殊情況下，可以喊話，配置2個無線話筒，1臺控制電腦；

需求分析

根據廠區的特點，我們可以把整個廠區按功能分區最多可分為6個廣播分區；

2、根據工廠廠區音樂播放要求，本系統選用性價比最高的智能廣播系統—DI-9900云IP控制器為核心的廣播系統，完全滿足現代工廠廠區廣播功能的要求。

3、主控中心設計：云IP廣播廣播控制中心DI-9900、CD播放器PA-100DM、前置放大器PA-100PR、云IP廣播報警主機DI-9903、監聽音箱DI-9923、云IP網絡廣播音頻功率放大器DI-99360/DI-99130、云IP網絡廣播前置放大器DI-9910、純后級廣播功放機PA-650P等組成。

4、分區功放設計：因?yàn)闃怯罡鱾€(gè)區要求不同時刻能夠收聽不同的節目，系統配置多種不同的節目源，這里主要是進行背景音樂播放和廣播講話功能，另外通過廣播系統自動播出，考慮到線路功率損耗，功放功率應大于等于音箱總功率的1.3～1.5倍。

5、布線設計說明：定壓分區廣播部分布線說明：

布線方式：每個區至前端喇叭采用并聯方式連接。

布線種類：電源線一條：RVV2*1.5mm2護套線。

揚聲器分布：根據有關的電聲學理論，揚聲器覆蓋區的聲壓級SPL同揚聲器的靈敏度級LM、饋給揚聲器的電功率P、聽音點與揚聲器的距離r等有如下關系：SPL=LM+10 1g P -20 1g r  dB ,另外根據揚聲器特性及配合工廠廠區的布局，我們選用6-10W壁掛音箱共48只，室外采用2只大功率室外音，具體廠區喇叭點位表布如下：

分區是為了便于管理。凡是需要分別對待的部分，都應分割成不同的區。滿足日常廣播的管理。分區依據：每一個區內，采用功率分區用于分區功率較小，分區多，但廣播揚聲器的分區功率受限制，采用信號分區形式，廣播揚聲器的分區功率可大可小，不受限制。分區靈活，擴展性好。

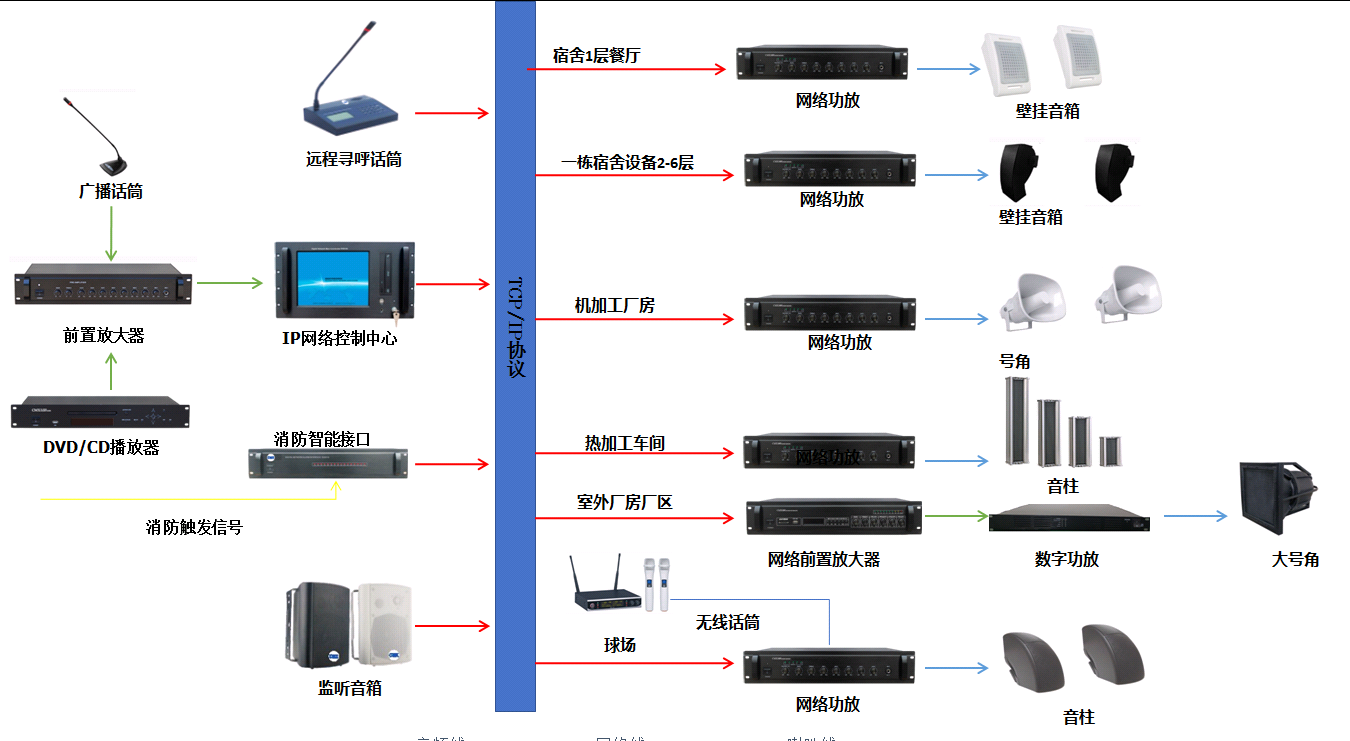

方案示意圖

方案清單

系統功能

本著系統既要先進、實用、成熟、可靠，又要做到系統開放性、可擴展性好，兼顧投資合理、效益最佳的目的。智能化管理系統對現場設備進行集中監視、控制和管理，使這些設備得以安全、可靠、高效地運行，最大限度地發揮智能管理的作用，創造安全、健康、舒適宜人和能提高工作效率的優良環境，節約能源，并減少維護人員。根據本項目的環境需要,并接合功能需求建立本項目智能化管理系統，其具有以下功能：

系統是背景音樂廣播。以背景音樂為主，兼業務廣播尋呼等，可以用來找人或者引導性消費廣播。平時播放背景音樂，給游人舒適、安逸的感覺，使人沉侵在輕松愉快的環境中。并且可以根據不同的景區同時播放不同的音樂，以和當時場景相協調。提供1套音源設備，自動定時播放音樂節目，可進行分區廣播，也可以全部廣播。系統本身自帶MP3功能。能定時定曲定區播放MP3音源，實現無人職守。另外，通過外控其它音源的電源定時上電。通過編程可以定時打開十分區器的相應通道，進行音樂播放，用遠程分區尋呼話筒可接在離機房1公以內的地分區廣播尋呼（用一條網線與十分區尋呼器相連）。數碼編程分區控制器存儲MP3格式音樂曲目，根據文件的大小最多可編程99首曲目，每天最多可達200步，精確到秒的按星期選擇4個主程序，及調用1個備用程序執行當天或第二天運行，實現五種播方式(播放、播放單曲、循環播放、循環單曲、停止)，并可編程4路主機+2路輔助電源)。自帶音樂播放監聽開關，實現自動分區廣播。

１、分區廣播功能

該廣播系統在該方案中可在劃分為區域中單獨廣播或全區廣播。

２、背景音樂系統

廣播系統可選擇三種音源：卡式放音座、數字調頻調諧器、ＣＤ唱機，它們可對工廠廠區的公共區播放豐富的節目音源。

３、消防緊急廣播

作為工廠廠區的一個必須的功能項目，系統可提供完全符合消防緊急廣播的功能，當工廠廠區某一區發生火災報警時，可自動觸發語音系統進行語音提示，并可人工廣播來進行事故處理。

總之，本智能化管理系統是一個使本項目高度自動化、高效率的幽雅舒適、便利快捷、高度安全的生活環境空間。

本系統中主機具有的特別功能有：

◆ 數字網絡音頻控制主機系統的核心，采用高檔鋁質6U黑色拉絲面板，美觀大方；

◆ 工業級機柜式機箱設計，機箱采用鋼結構，有較高的防磁、防塵、防沖擊的能力；

◆ 全數字化傳輸，以局域網或具有獨立IP的互聯網為主要傳輸媒介；

◆ 支持專用百兆網傳輸，傳輸距離不受限制，可達幾十套或上百套節目源，并實現了多網合一；

◆ 音源播放支持多種模式，順序/循環/隨機/限時播放；

◆ 音頻終端支持虛擬邏輯分區，可任意嵌套，方便管理；

◆ 圖形化狀態顯示，工作狀態一目了然，直觀明了；

◆ 支持快捷播放操作，快捷播放可定義多個音源播放；

◆ 所有網絡音頻設備自動發現，自動監測狀態變化；

◆ 12.1英寸LED液晶顯示屏，內置5線工業加固觸摸屏，簡單易用的觸摸屏操控；

◆ 工業級專用主板設計，雙核四線程超低功耗的嵌入式工業級處理器，處理速度更快，運

作性能更強，可以長時期不斷電穩定工作；

◆ 內置大容量SSD固態硬盤，具有抗震動、抗摔、讀寫速度快、功耗低等特點；

◆ 可設置自動開關機功能，真正意義上的實現無人值守功能；

◆ 運載服務器軟件后構成系統管理控制中心，服務器軟件采用后臺系統服務運行，是企業級的標準服務器工作模式，開機系統即可自動運行，相比運行在界面前臺的軟件具有更高的穩定性和可靠性；

◆ 具有備份功能，增加備用工控機可實現服務器軟件數據共享，實時檢測主用工控機的工作狀態，并實現故障自動主備切換，可完整替代主用工控機的管理控制功能；

◆ 支持DHCP，兼容路由器、交換機、網橋網關、Modem、Intelnet、2G、3G、4G、組播、單播等任意網絡結構。
