酒店需實現各區域不同時段的不同廣播需求等，整個酒店廣播系統進行控制和廣播設計中，要考慮到公共廣播和緊急廣播及呼叫廣播三個部分。即設計背音樂，廣播與消防緊急廣播相兼容。除此外廣播系統要求達到如下功能：

1、，按照樓層來劃分區域及所屬功能劃分，共劃分27個分區。各個分區可以任意組合為新的分區，每區需要實現不同時間段播放不同的背景音樂，營造一個良好的環境，并且能統一廣播。

2、通過紅外遙控器在各分區自由點播節目。

3、可以將電臺節目或者廣播信息等音源采集下來保存到廣播控制中心。

4、可以根據語音信號的有無，自動切換功放或有源音箱的電源，主要是提高設備使用壽命，避免網絡適配器和功放長時間通電，電子元器件老化，減少壽命。

5、領導可以無需到廣播控制中心，只要在自己的電腦安裝廣播專用分控軟件，經計算機的麥克風可實現遠程講話，可以對全區，分區，分組講話，也可以通過電腦上傳自己制作的節目。

6、在廣播控制中心可以監聽到任意點實現單點選擇監聽功能，監聽其播放內容和音量大小，以判斷終端和功放是否正常。

7、緊急廣播：系統需要接入消防信號，當有火警時廣播自動切入緊急信號，系統可根據預選設定的全區報警或N+1～N+4鄰分區報警，相鄰區域（或上下兩區）自動識別并切入消防緊急廣播信號。自動放送預先錄制的緊急疏散廣播，或通過話筒廣播現場疏散指令。保障酒店內人員安全。

需求分析

   按照國際流行趨勢，酒店、賓館的公共廣播系統將背景音樂廣播系統和消防緊急廣播系統合二為一。正常情況下，公共廣播系統除了具有播放背景音樂、廣播通知等背景音樂廣播系統功能以外，在遇到消防報警時，能對出事區域?qū)崿F(xiàn)自動選區或手動選區進行緊急廣播。　　按照中國消防系統規范要求，多層、高層樓宇的消防廣播系統必須一層為一個廣播區域。為此，我們?cè)谠O(shè)計酒店、賓館的公共廣播系統時，也必須遵照有關規定按樓層進行廣播分區。　　考慮到部分樓層或區域有必要設置自備聲源（比如酒店健身房、咖啡廳、高級會所等），為此特別配備緊急廣播切換器或者帶有緊急廣播切換功能的區域音量控制器。正常情況下，這些區域自行廣播，消防緊急狀態時，自動強行切入到酒店公共廣播系統，優先進行消防緊急廣播。

考慮到酒店、賓館的每一個樓層、區域的使用功能和要求不盡相同，因此，公共廣播系統應對所有樓層、區域和辦公用房設置具有獨立音量調節功能的音量控制器。為滿足消防廣播要求，所有音量控制器應具有緊急切換（強切）功能，確保在消防緊急廣播狀態時能夠?qū)崿F(xiàn)最大音量廣播。

按照中國消防系統規范要求，酒店、賓館均為消防重要防范場所，因此，公共廣播系統內部有必要設置緊急狀態聯動控制器，從而實現在廣播系統處于關閉狀態時，遇到緊急情況，整個系統能夠自動開機，并自動進入緊急廣播狀態。

1、根據酒店的特點，酒店是由地下1層，地上6層樓組成，按照樓層來劃分區域，共劃分27個分區。

2、根據酒店每個區域不同音樂播放要求，本系統選用當今最先進的IP網絡廣播系統，可達到數十套音樂同時播放，完全滿足現代酒店廣播功能的要求。

3、主控中心設計：控制系統由IP網絡服務器DI-9900、前置放大器PA-100PR、CD播放器PA-100DM1、數字調諧器DAU-200、尋呼話筒 DI-9902、云廣播報警主機口DI-9903、控制軟件DI-9901R組成。采用TCP/IP控制方式，傳輸距離遠，有網絡的地方就可以實現廣播的要求，抗干擾強的特點。

4、分區功放設計：因?yàn)榫频旮鱾€(gè)區要求同一時刻能夠收聽不同的節目，需要為每個區域配備一個功放及不同的節目源，主要是進行降低酒店內的噪聲，營造一個良好的環境。在緊急情況下可實現分區尋呼及講話。

5、布線設計說明：定壓分區廣播部分布線說明：

布線方式：機房至酒店每層樓借用酒店IP網絡，每個區至前端喇叭使用音頻線。

布線種類： RVVP2*1.5mm2護套線（詳見系統圖標注）

揚聲器點位分析

酒店背景音樂廣播系統屬于室內擴聲，聲場均勻，受外界氣候的影響及外界噪聲干擾少，根據GB3096-93《城市區域環境噪聲標準》，規定等效連續A聲級（等效聲級）LAeq值是：

        1類（居住、文教機關為主區）：噪聲標準為 LAeq=55dB (白天)；

        2類（居住、商業、工業混雜區）：噪聲標準為 LAeq=60dB (白天)。

      酒店室內環境較好，因此白天環境噪聲LAeq值低于55dB，考慮到酒店人流較多時引起的噪聲增加（假定為10dB），因此，酒店背景音樂廣播系統等效聲壓級LAeq值按照65dB考慮。

     為保證良好的廣播效果，在聽眾耳平面處的聲壓級SPL要高于環境噪聲10-15dB，即應達到75-80dB。一般將最大聲壓級SPL定為≥75dB。

根據有關的電聲學理論，揚聲器覆蓋區的聲壓級SPL同揚聲器的靈敏度級LM、饋給揚聲器的電功率P、聽音點與揚聲器的距離r等有如下關系：SPL=LM+10 1g P -20 1g r  dB ,( SPL1 為揚聲器的特性靈敏度，單位dB；r 為揚聲器在軸向上與聽眾耳平面間的距離，單位 m；W為揚聲器的輸入電功率，即分配功率W )，在酒店走廊、公共場區、會議室、包間處布置6W吸頂音箱，其布置間距為8米至12米之間1只，在客房布置6W吸頂(根據情況定），根據科學廣播設計原則，為了使系統運行更加穩定，實際所配功放功率應為揚聲器總功率的1.3-1.5倍。系統揚聲器分布如下：

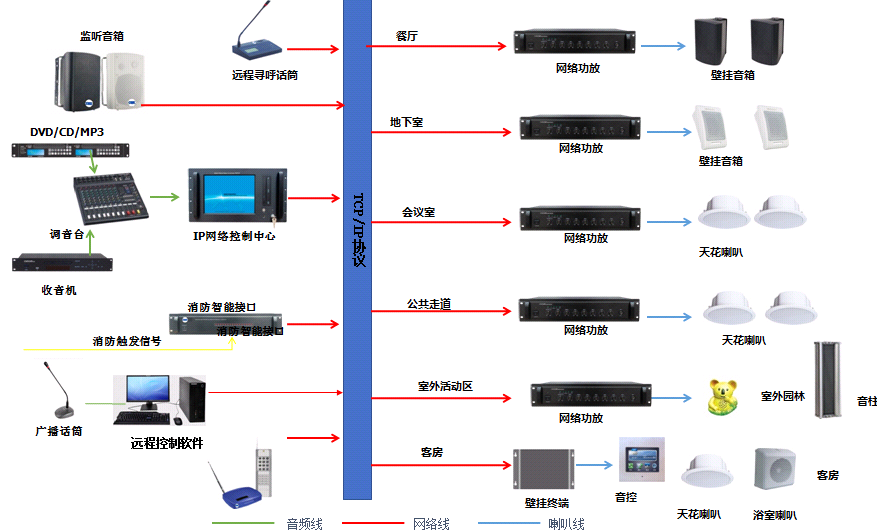

方案示意圖

方案清單

系統核心技術

1)硬解壓及軟解壓的結合流媒體技術（IPAudio）

數字音頻的橋梁，IPAudio將模擬音頻信號數字編碼，通過網絡傳輸后，再由終端解碼成音頻信號?？啥嗦?、雙向傳輸，局域網內延遲時間僅為數十毫秒內，1路音頻實時占用帶寬不大于32K，幷具有自動流量調整、聲音修補功能。符合標準IP協議，經過路由器也能實現音頻傳輸。IPAudio?適合多區域音頻分布，點對點的長距離音頻傳輸。借助已有的以太網網絡，比模擬對講系統安裝成本更低更簡單。

2) 數字回聲消除技術

防止通話時終端的喇叭聲音再次進入話筒而發生嘯叫的數字信號處理算法,其原理是當來自遠端的信號在本地端設備發出回聲后檢測并消除其回聲。有回聲消除器功能，保證語音清晰干凈明亮。達到高保真的播放效果。

3) 多級備用服務器

當網絡音頻點接入越來越多，系統網絡帶寬資源被無限占用的情況，現采用構建多級虛擬服務器進行管理，主服務器需把分控服務器或客戶端服務器虛擬成1個網絡點進行接入管理，這使用校園廣播接入的數量點無限增大，比如：一個網段254終端接入，如果我把一個網段地址的終端服務器虛擬成1個點，那么就是254*254個終端的接入。當主服務器斷開工作時，分級服務器及工作站服務器自動接入主服務器使用。

系統功能

酒店的公共廣播主要作用是信息發布及休息時間的背景音樂播放，創出一種輕松愉快的氣氛。我們?cè)O(shè)計的公共廣播系統采用單聲道播放。在一些不同功能的區域播放不同的節目?jī)?nèi)容。公共區域主要是輕音樂為重點。這些優美的音樂在能夠營造一個輕松愜意的環境。系統需要實現音樂的自動定時開啟和關閉播放。可與消防聯動起來在緊急情況下可自動開啟整個系統的電源，實現自動報警，或通過話筒廣播現場疏散指令，保障酒店內人員及財產安全。此外系統具備以下功能：

1、定時節目播放：酒店是由地下2層，地上16層樓組成，按照樓層來劃分區域，共劃分27個分區。各分區的IP網絡廣播的每個網絡適配器都具有獨立的IP地址，可以單獨接收服務器的個性化定時播放節目，定時播放的操作，也可以通過電腦在網上設置上傳節目等，酒店利用此功能可以實現一些固定的音樂播放，如上午給酒店定時播放些輕音樂等，降低酒店的噪聲，營造一個良好的環境。

2、通過紅外遙控器在各分區自由點播節目：通過紅外遙控器控制分布在每個點的IP網絡適配器完成音頻服務器中資料庫的任意點播。操作簡單方便，只需要用紅外遙控器選擇相應的節目?jī)?nèi)容立即播放，同時還可以定時播放節目。

3、音頻實時采播：IP廣播節目實時采播功能，能夠?qū)ⅲ鹤杂秒娕_(tái)、錄音機卡座、CD播放器、MP3播放器、麥克風等節目實時采集實時壓縮成高音質數據流存儲到服務器，并可按要求同時轉播到指定的網絡適配器，用于插播外接節目廣播及廣播通知等。此功能應用酒店的臨時安排音頻信號播放，如早晨接收電臺新聞，酒店的作息時間會進行調整，則可通過MP3播放器預先錄制好音頻信號進行播放。

4、音頻觸發啟動設備自動上電：IP網絡廣播的網絡適配器，提供音頻觸發接口或自帶觸發電源。廣播講話的聲音及音樂接入網絡適配器時，可以根據語音信號的有無，自動切換功放或有源音箱的電源，或聯動其它設備正常廣播，此功能應用主要是提高設備使用壽命，避免網絡適配器和功放長時間通電，電子元器件老化，減少壽命。

5、分控管理系統：經過授權的可以無需到廣播控制中心，只要在自己的電腦安裝廣播專用分控軟件，經計算機的麥克風可實現遠程講話，可以對全區，分區，分組講話，也可以通過電腦上傳自己制作的節目，通過廣播專用軟件編輯程序可定時播放音頻節目，實現定時定區域的播放操作，實現無人職守功能，如按時間作息表制作好程序后，系統將自動執行定時程序；

6、網絡監聽：在廣播控制中心可以監聽到任意點實現單點選擇監聽功能，監聽其播放內容和音量大小，以判斷終端和功放是否正常。

7、消防聯動報警：系統設置緊急廣播播放功能，結合消防分區和功能分區進行廣播區域劃分、控制以及和音源設置，緊急廣播控制應具有與樓層相對應的火災報警聯動控制端口，與火災報警設備的區域報警輸出聯動，一旦發生火災，即可受控于消防聯動信號，不論系統處于任何狀態，無論區域內終端處于任何狀態(可調節音量、開啟或關斷)火災時，不僅本區能強制切入消防緊急廣播信號，根據預選設定都可馬上進入全區報警或N+1～N+4鄰分區報警，相鄰區域（或上下兩區）自動識別并切入消防緊急廣播信號。自動放送預先錄制的緊急疏散廣播，或通過話筒廣播現場疏散指令。保障酒店內人員安全。

IP廣播具有以下最顯著的特點：

（1）傳輸數字化
　　IP網絡廣播采用獨有的CD質量的數據文件格式，將音源轉換為數據文件傳送到網絡適配器。全程數字化傳輸避免了傳統音頻廣播的信號衰減與噪音，提供高保真音質的聲音。
（2）終端個性化
　　IP網絡廣播基于IP數據網絡，每個網絡廣播適配器都可以有獨立的IP地址，可以擁有完全個性化的節目。
（3）前端網絡化
　　IP網絡廣播將前端音源擴展到整個網絡，節目定時播放都可以通過網絡遠程操，。網絡化的管理，還可以對不同的用戶設置不同的權限。
（4）播放自動化
　　IPP網絡廣播能夠?qū)崿F(xiàn)自動化播放，并為各個節目指定播放時間，服務器將自動進行播放，并且播放內容與對象范圍可以任意指定。
（5）操作人性化
　　IP廣播為提供了人性化的圖形菜單界面、人性化的操作，輕松簡便，專一實用，提高了使用的效率。
（6）應用智能化
　　IP廣播有很多智能化的設計，可以在廣播過程實現錄音、變速、列表循環播放等語音功能；還可以實現定時設置，實現廣播自動播放；并能夠遠程編排、維護、管理等

（7）工程簡單化
　　IP網絡廣播工程簡單，對于現在有局域網設每一個IP廣播點，只需要增加網絡廣播適配器安裝即可，如果沒有搭建網絡，數據網絡的工程量也相對簡單，只需要鋪設網線即可，一旦建設，廣播系統與計算機網絡系統可以共用，減少多網重復建設。
（8）系統零維護
　　IP網絡廣播在物理上與網絡共用，所以并不在網維護之外增加額外的維護工作。在應用上，系統可設置獨立網段與計算機系統分隔，各網絡廣播適配器嵌入式系統程序固化，不會受到病毒感染。系統整體穩定可靠，基本沒有維護工作。

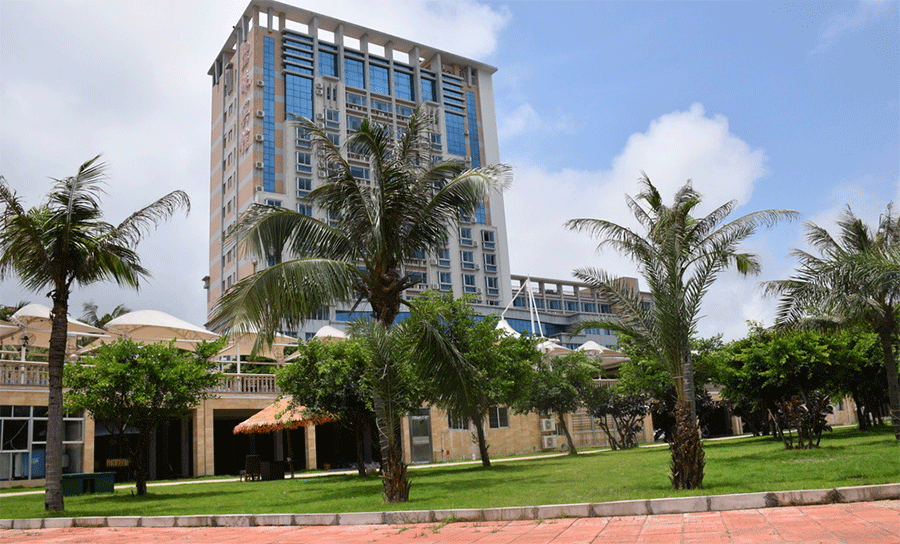

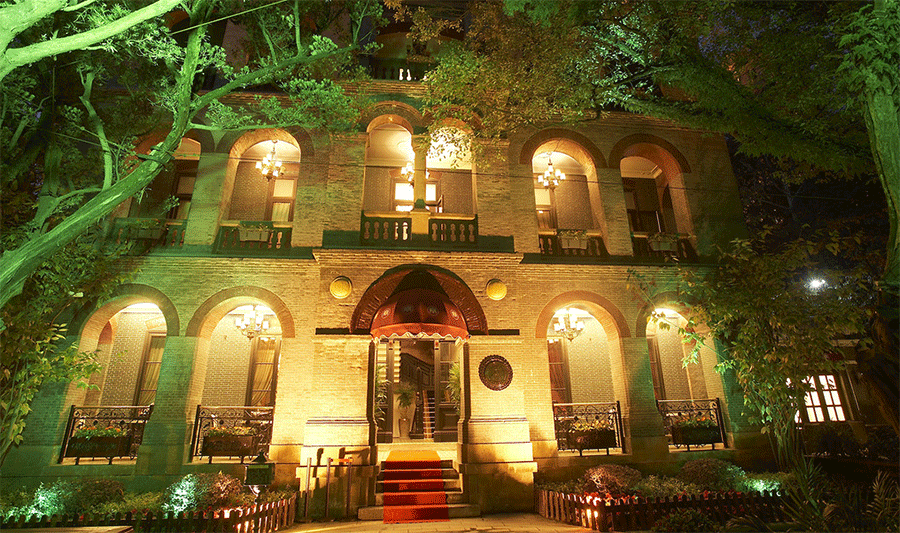

案例示圖
